Mephisto MM I

Mephisto MM I
Hersteller	Hegener & Glaser	Jahr:	1983
Elo	1527	Preis	250 €
Programmierer	Nitsche, Thomas & Henne, Elmar	BT-2450
Prozessor	1806	BT-2630
Prozessortyp	8 Bit	Colditz	~1470
Takt	8 MHz	Rechentiefe	21 Halbzüge
RAM	4 KB	Display	4-stellige 7-Segment Anzeige
ROM	32 KB	Zugeingabe	Magnetsensoren und/oder Tastatur
Bibliothek	>500 Varianten	Zugausgabe	64 Feld-LEDs
Spielstufen	8 x Durchschnittszeit und Analyse
Maße	Modulset
Stromversorgung	HGN 5001
Verwandt	Mephisto III
Sonstiges
funktioniert auch im Mephisto Mobil, passendes Eröffnungsmodul: Mephisto HG 170, siehe auch Das Mephisto 3-Projekt

{{{Bild2}}}

Infos

Das Mephisto III Programm findet sich hier im Einschub Mephisto MM I für die Modulare Reihe wieder. Wesentlicher Unterschied zum Mephisto III war die Benutzung des Prozessors 1806 mit 8 MHz. Auch beim MM I gab es wie beim Mephisto III mindestens 2 ROM Versionen ("a" und "b"). Version "a" belegt auf der Platine beide ROM-Steckplätze, bei Version "b" blieb ein Steckplatz frei (siehe Abb.). Es gibt auch Module, bei denen der Sockel für das 2.EPROM nicht mehr vorhanden ist. Zu den programmtechnischen Unterschieden bzgl "a" und "b" vergl. Mephisto III.

Mephisto MM Ib Modul von innen

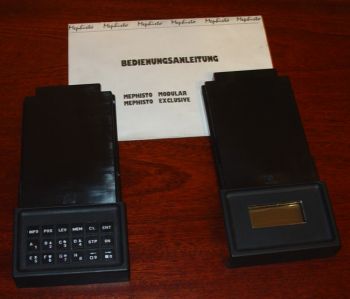

Mephisto MM I Tastatur

Modul mit nur einen EPROM-Sockel

Platine MM I (a)
