Novag Citrine - PC Adapterkabel

aus Schachcomputer.info Wiki, der freien Schachcomputer-Wissensdatenbank

(Durchführung auf eigene Gefahr, keine Ansprüche auf Schadensersatz)

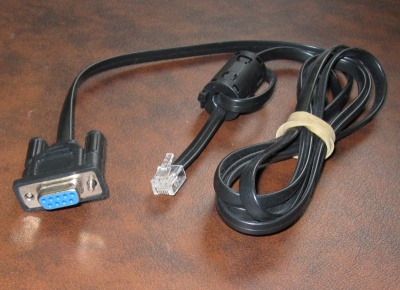

Originaladapter
RS232 Buchse
RJ12 Stecker



Verdrahtung

RS232-Pin RJ12-Pin
2 4
3 2
4 3
5 6
6 5
